SMT RJ45JACK在生产中如何焊接？
文章出处：东莞市天睦电子科技有限公司
人气：-发表时间：2013-11-01 19:10:00

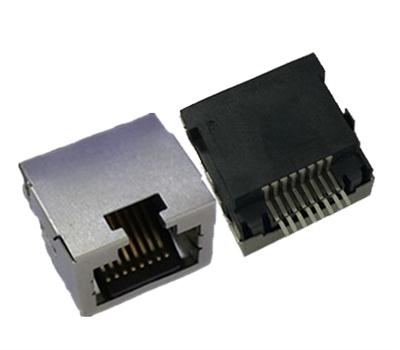

SMT RJ45JACK在生产中如何焊接？
SMTRJ45JACK在生产中一般使用回流焊接。回流焊是通过重新熔化预先分配到印制板焊盘上的膏装软钎焊料，实现SMTRJ45JACK引脚与印制板焊盘之间机械与电气连接的软钎焊。
首先PCB进入140℃～160℃的预热温区时，焊膏中的溶剂、气体蒸发掉，同时，焊膏中的助焊剂润湿焊盘、SMTRJ45JACK引脚，焊膏软化、塌落，覆盖了焊盘，将焊盘、SMTRJ45JACK引脚与氧气隔离；并使SMTRJ45JACK得到充分的预热，接着进入焊接区时，温度以每秒2－3℃国际标准升温速率迅速上升使焊膏达到熔化状态，液态焊锡在PCB的焊盘、SMTRJ45JACK引脚润湿、扩散、漫流和回流混合在焊接界面上生成金属化合物，形成焊锡接点；最后PCB进入冷却区使焊点凝固。
此文关键字：SMTRJ45JACK,SMT网络连接器,SMT贴片式母座
